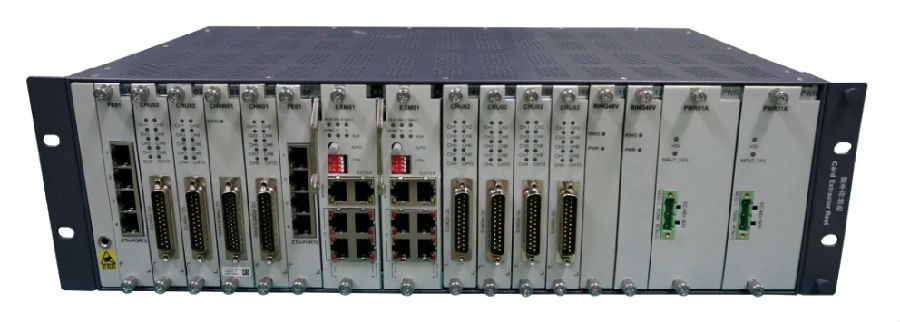

H5600.V5设备

设备简介

H5600.V5设备是华环电子新推出的综合业务接入设备。该设备采用SDH技术和传统PCM技术打造，实现了SDH和PCM一体化。设备同时可以组成SDH传输网和IP网，线路带宽物理隔离。设备支持零配置功能，远端设备即插即管。设备支持点对点、链路、环网、星型、树型、环切环、环相交等拓扑组网。具有体积小、功耗低、可靠性高、华环设备统一网管等特点，可以最大限度地节省空间和成本，为用户创造价值。华环设备均采用标准接口及封装支持与主流厂商设备互联互通。
设备特点

高集成度设计

设备可安装在标准19英寸机柜内，3U高，12个业务槽位，插卡式设计，业务板卡支持不同业务槽位任意混插，所有单板及模块均支持热插拔
丰富的PCM功能

提供最大120路PCM语音业务的接入，包含FXO、FXS、热线、磁石及二/四线音频等各种接口类型，FXO、FXS、热线和磁石4种接口类型可通过网管软件切换或拨子切换，单板支持10路话。PCM接口支持PCM编码检测、软件配置和软件增益调节功能，FXS接口支持外线检测及线路检测功能，支持断路、短路、开路、摘机、线路电阻、电容等指标检测
多种监控方式

支持以太网口直连、网管（DCC和64K监控通道）等多种监控方式，支持网关查找功能，支持本地、Telnet远程管理，具备本地和远程配置与管理功能，支持华环所有系列设备统一网管
交叉容量大

112×112个VC4交叉，336×336个VC3交叉，7056×7056个 VC12交叉，62个E1间 64k时隙无阻塞交叉连接
支持多重保护

支持主控（集网管监控、交叉连接、PCM传输、时钟输入输出和告警输出等多种功能于一体）1+1保护、支持上联接口间的1+1保护、上联盘间的1+1保护、光支路板/E1支路板的板/端口间保护、支持SNCP子网连接保护、支持MSP复用段保护、电源1+1热备份、铃流1+1冷保护、电源铃流盘1+1热保护，以太网监控保护，所有单板均支持防雷保护功能
在线升级功能

支持底层软件和FPGA版本在线升级、SD卡升级方式
多种设备监测方式

内置E1误码仪，支持端口环回控制，支持多种告警，可以准确定位故障，方便进行故障修复测试

接口参数

技术指标	说明
SDH接口速率	155520kbit/s±4.6ppm 622080kbit/s±4.6ppm 2488320kbit/s±4.6ppm
SDH接口线路码型	扰码NRZ
SDH接口标准	G.957,帧结构G.707等相关标准
E1接口比特率	2.048Mbps±50ppm
E1接口线路码	HDB3
E1接口阻抗	75Ω非平衡接口/120Ω平衡接口
E1接口标准	满足ITU-T G.703建议
话音接口阻抗	600Ω
话音接口音频范围	300～3400Hz
话音接口编码律	ITU-T建议G.712A律
二线接口电平	二线发：0dBr±0.5dBr 二线收：-3.5dBr±0.5dBr
话音接口频率响应	300～3400Hz符合ITUG.712要求
话音接口空噪	≤-65dBm0p
话音接口增益	-45dBm～+3dBm（误差小于±0.5dB）
以太网接口速率	10M/100M/1000M
以太网封装协议	GFP、LAPS、HDLC
以太网传输方式	EoS、EoE、EoPDH、Eo64K
以太网接口标准	IEEE 802相关建议、G.7041/G.704 2/G.7043和G.8040

设备规格

技术指标	说明
尺寸（高×宽×深）	130mm x 270mm x 435mm
槽位数量	16（2个电源固定槽位+2个主控盘固定槽位+12个通用业务槽位）
电源输入	直流：-48V 交流：220V
功耗	≤160W
接口类型	以太网接口：FE、GE（光/电） SDH接口：STM-1、STM-1/4（可通过网管调节）、STM-4、STM-16 PDH接口：E1（线路侧/业务侧）、E3 PCM接口：FXS/FXO/热线/磁石、2/4线音频、E&M、VOIP 低速数据接口：V.35、RS-232/V.24/V.28、RS-422/RS-485/V.11、X.21、K接口、开关量
满配最大接口支持能力	STM-16 2.5G光接口：4 STM-4 622M光接口：8 STM-1 155M光接口：32 E1接口：16 PCM 64K话路接口：120 FE 100M以太网接口：48 GE 1000M以太网接口：28 VOIP接口：192
保护类型	STM-N光接口VC-12、VC-3、VC-4等级支持子网连接保护；保护时间小于50ms；STM-N光接口线性复用段1＋1保护；STM-1/STM-4/STM-16等级双纤单向复用段保护；E1 1+1保护；以太网LCAS、LAG
时钟	内时钟、外时钟、线路时钟源、系统时钟源支持跟踪模式、自由振荡，支持SSM，时钟同步与保护倒换连接器类型：75Ω非平衡口，接口：RJ45 120Ω平衡口，接口：RJ-48C 符合ITU-T G.823标准
工作环境	工作温度：-10℃～+50℃ 相对湿度：0%～95%
净重	≤12kg

设备单板

设备单板	功能
主控板	提供4/8路E1接口，集成时隙交叉（VC-4、VC-3、VC-12、64kbit/s）、管理功能于一体，支持主控1+1保护
主控板	提供2路STM-1/4（可设）/STM-16接口，集成时隙交叉（VC-4、VC-3、VC-12、64kbit/s）、管理功能于一体，支持主控1+1保护
E1板	提供8/12/21路E1接口，支持环回、时钟提取功能
PCM板	提供10/20路话路接口，支持局端/远端/热线/磁石，支持来电显示
	提供8路2/4线&EM接口，支持数字增益功能
	提供16路VOIP接口，支持SIP协议
以太网板	提供4路FE接口，支持收发包计数
以太网板	提供4路GE接口，光电可选，支持收发包计数
光接口板	提供2/4路STM-1接口，支持光口环回，误码计数，时钟提取
光接口板	提供2路STM-4接口，支持光口环回，误码计数，时钟提取
低速数据板	提供2/8/16路 RS-232/V.24/V.28 RS-422/RS-485接口，支持2.4k～64kbit/s速率，支持环回功能
	提供2路X.21数据接口，支持DCE或DTE工作模式，支持非成帧或成帧结构
	提供4路K接口，支持16Kbit/s、32Kbit/s、64Kbit/s、128 Kbit/s四种传输速率
	提供20路单端开关信号或10路双端开关信号的输入输出接口
	提供2路V.35接口，支持DCE或DTE工作模式，支持非成帧或成帧结构
公务电话	提供1路公务电话接口，支持使用者通路字节F1或E2开销字节接入
