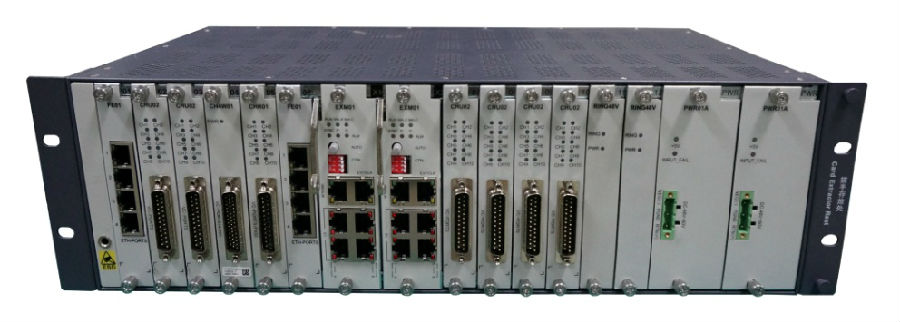

H5600.V2设备
设备简介
H5600.V2设备是华环电子新推出的综合业务接入设备。该设备采用SDH技术和传统PCM技术打造，实现了SDH和PCM一体化。设备支持点对点、链路、环网、星型、树型、环切环、环相交等拓扑组网。具有体积小、功耗低、可靠性高、便于统一网管等特点，可以最大限度地节省空间和成本，为用户创造价值。
设备特点
高集成度设计
设备可安装在标准19英寸机柜内，高度3U，业务槽位12个，插卡式设计，所有单板均支持带电热插拔，业务板卡支持混插丰富的PCM功能
提供最大120路PCM语音业务的接入，包含FXO、FXS、热线、磁石及二/四线音频等各种接口类型，FXO、FXS、热线和磁石4种接口类型可通过网管软件切换或拨子切换，单板支持10路话。PCM接口支持PCM编码检测、软件配置和软件增益调节功能，FXS接口支持外线检测及线路检测功能，支持断路、短路、开路、摘机、线路电阻、电容等指标检测，并支持线路故障告警上报功能
多种监控方式
支持以太网口直连、网管（DCC和64K监控通道）、VC12专用网管通道等多种监控方式，支持网关查找功能，支持本地、Telnet远程管理，具备本地和远程配置与管理功能，支持华环所有系列设备统一网管交叉容量大
112×112个VC4交叉，336×336个VC3交叉，7056×7056个 VC12交叉，62个E1间64k时隙无阻塞交叉连接支持多重保护
支持主控（集网管监控、交叉连接、PCM传输、监控、时钟输入输出和告警输出等多种功能于一体）1+1保护，支持整机、电源温度检测功能，温度超过阈值时，网管提示告警，可显示各种插卡的工作状态以及远端设备的配置和管理、状态和性能监视以及掉电监测等，支持上联接口间的1+1保护、上联盘间的1+1保护、光支路板/E1支路板的板/端口间保护、支持SNCP子网连接保护、支持MSP复用段保护、电源1+1热备份、铃流1+1冷保护、电源铃流盘1+1热保护，以太网监控保护在线升级功能
支持底层软件和FPGA版本在线升级、SD卡升级方式
多种设备监测方式
内置E1误码仪，支持端口环回控制，最大支持4路告警输出空接点，告警输出等级和条件可自行设置，支持多种告警，可准确定位故障，方便进行故障修复测试
接口参数
技术指标 | 说明 |
SDH接口速率 | 155520kbit/s±4.6ppm 622080kbit/s±4.6ppm 2488320kbit/s±4.6ppm |
SDH接口线路码型 | 扰码NRZ |
SDH接口标准 | G.957,帧结构G.707等相关标准 |
E1接口比特率 | 2.048Mbps±50ppm |
E1接口线路码 | HDB3 |
E1接口阻抗 | 75Ω非平衡接口/120Ω平衡接口 |
E1接口标准 | 满足ITU-T G.703建议 |
话音接口阻抗 | 600Ω |
话音接口音频范围 | 300～3400Hz |
话音接口编码律 | ITU-T建议G.712A律 |
二线接口电平 | 二线发：0dBr±0.5dBr 二线收：-3.5dBr±0.5dBr |
话音接口频率响应 | 300～3400Hz符合ITUG.712要求 |
话音接口空噪 | ≤-65dBm0p |
话音接口增益 | -45dBm～+3dBm（误差小于±0.5dB） |
以太网接口速率 | 10M/100M/1000M |
以太网封装协议 | GFP、LAPS、HDLC |
以太网传输方式 | EoS、EoE、EoPDH、Eo64K |
以太网接口标准 | IEEE 802相关建议、G.7041/G.7042/G.7043和G.8040 |
设备规格
技术指标 | 说明 |
尺寸（高×宽×深） | 130mm x 270mm x 435mm |
槽位数量 | 16（2个电源固定槽位+2个主控盘固定槽位+12个通用业务槽位） |
电源输入 | 直流：-48V 交流：220V |
功耗 | ≤85W |
满配最大接口支持能力(线路侧) | STM-4(622M光接口)：4 STM-1(155M光接口)：4 E1接口：16 |
满配最大接口支持能力(业务侧) | STM-1（155M光接口）：24 E1接口：252 PCM 64K话路接口：120 FE 100M以太网接口：48 |
时钟 | 内时钟、外时钟、线路时钟源、系统时钟源 支持跟踪模式、自由振荡，支持SSM，时钟同步与保护倒换 连接器类型：75Ω非平衡口，接口：RJ45 120Ω平衡口，接口：RJ-48C 符合ITU-T G.823标准 |
接口类型 | 以太网光/电接口：FE、 |
数字增益调整范围 | A/D方向调整值为 X（-18 dB≤X≤10dB）； |
四线收发电平增益范围 | -14~+4 dBr |
工作环境 | 工作温度：-10℃～+50℃ 相对湿度：0%～95% |
净重 | ≤12kg |
